Cẩm nang toàn tập về Mặt bích: Tiêu chuẩn, Phân loại và Kỹ thuật lắp đặt

Mặt bích là gì và vai trò trong hệ thống đường ống công nghiệp

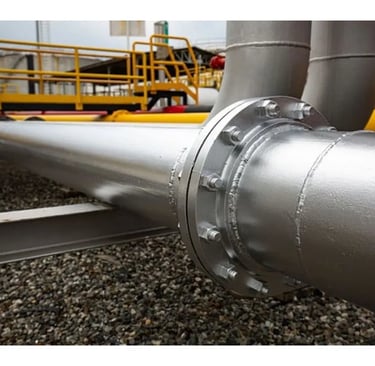

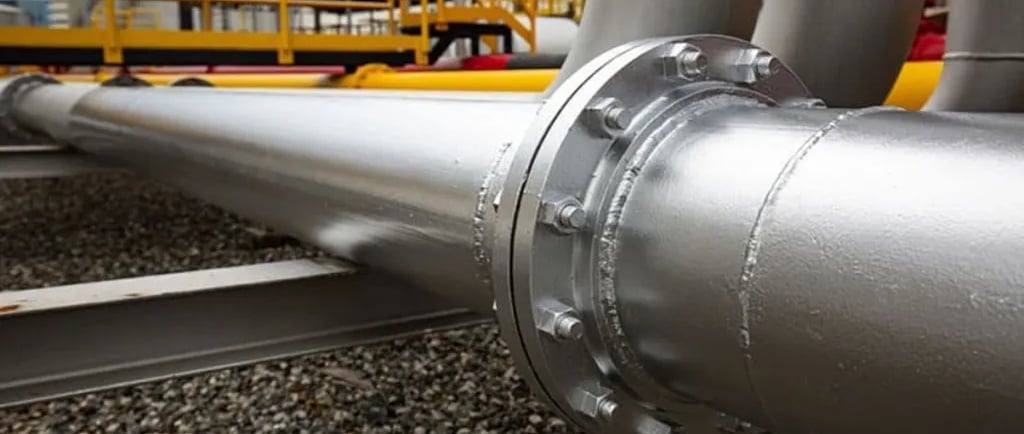

Trong lĩnh vực kỹ thuật cơ khí và xây dựng hệ thống đường ống, mặt bích đóng vai trò là thành phần kết nối thiết yếu. Về cơ bản, đây là một khối thép, inox hoặc gang có hình tròn (hoặc vuông) được đục lỗ để bắt bu lông, giúp liên kết các đoạn ống, máy bơm, van và các thiết bị khác thành một hệ thống hoàn chỉnh.

Ưu điểm lớn nhất của phương pháp kết nối này chính là tính linh hoạt. Thay vì hàn chết các mối nối, việc sử dụng các thiết bị này cho phép kỹ thuật viên dễ dàng tháo rời để vệ sinh, kiểm tra hoặc thay thế linh kiện mà không làm ảnh hưởng đến cấu trúc toàn mạch của hệ thống. Tại các khu công nghiệp ở TP.HCM hay Bình Dương, chúng tôi thường xuyên tư vấn giải pháp này cho các nhà máy thực phẩm và xử lý nước thải nhờ khả năng bảo trì nhanh chóng.

Các tiêu chuẩn kỹ thuật phổ biến trên thế giới

Để đảm bảo tính đồng bộ và an toàn, các nhà sản xuất trên thế giới tuân theo những bộ tiêu chuẩn nghiêm ngặt. Việc nắm rõ các thông số này giúp người vận hành tránh được sai sót khi thay thế thiết bị.

1. Tiêu chuẩn JIS (Japanese Industrial Standards)

Đây là tiêu chuẩn đến từ Nhật Bản, cực kỳ phổ biến tại thị trường Việt Nam. Các ký hiệu thường gặp bao gồm JIS 5K, 10K, 16K, 20K. Con số đi kèm chữ "K" thể hiện mức áp suất làm việc định mức mà thiết bị có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn.

2. Tiêu chuẩn ANSI (American National Standards Institute)

Hệ tiêu chuẩn Mỹ này thường dùng đơn vị Class để phân loại áp suất, ví dụ: Class 150, Class 300, Class 600... Các loại Flange theo chuẩn ANSI thường có độ dày và kích thước lỗ bu lông khác biệt hoàn toàn so với chuẩn JIS hay DIN, do đó không thể lắp lẫn trực tiếp với nhau.

3. Tiêu chuẩn DIN và BS (European & British Standards)

Tiêu chuẩn Đức (DIN) và Anh (BS) sử dụng ký hiệu PN (Pressure Nominal) để định danh áp suất, chẳng hạn như PN10, PN16, PN25. Đây là dòng sản phẩm thường thấy trong các hệ thống phòng cháy chữa cháy và cấp thoát nước đô thị.

Kinh nghiệm thực tế: Một sai lầm phổ biến mà đội ngũ kỹ thuật của chúng tôi thường gặp là khách hàng nhầm lẫn giữa tiêu chuẩn JIS 10K và PN16. Mặc dù cả hai đều chịu được áp suất tương đương (khoảng 10-16 bar), nhưng tâm lỗ bu lông và số lượng lỗ bu lông thường khác nhau. Việc cố gắng cưỡng ép lắp đặt không đồng nhất tiêu chuẩn sẽ dẫn đến tình trạng rò rỉ lưu chất và mất an toàn vận hành.

Phân loại mặt bích theo cấu tạo và chức năng

Tùy vào vị trí lắp đặt và đặc tính của lưu chất (nước, hơi nóng, hóa chất), kỹ thuật viên sẽ lựa chọn loại Mặt bích - Flange phù hợp:

• Slip-on Flange (Bích rỗng): Loại này được trượt trên đường ống rồi hàn cả bên trong lẫn bên ngoài. Nó dễ lắp đặt và căn chỉnh hơn các loại khác.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các ngã chờ, ngăn chặn dòng chảy một cách tạm thời hoặc vĩnh viễn.

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn nối vào ống, chịu được áp suất cực cao và nhiệt độ khắc nghiệt, thường dùng trong ngành dầu khí.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren thay vì hàn, phù hợp cho các khu vực dễ cháy nổ nơi việc hàn nhiệt bị hạn chế.

Lưu ý quan trọng khi lựa chọn và lắp đặt

Việc lựa chọn đúng Phụ kiện đường ống không chỉ nằm ở tiêu chuẩn mà còn ở chất lượng bề mặt gia công. Tại Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, chúng tôi luôn khuyến cáo khách hàng kiểm tra kỹ bề mặt tiếp xúc (gasket surface). Bề mặt này phải phẳng hoặc có các đường gân đồng tâm để đảm bảo vòng đệm (gasket) có thể ép chặt, ngăn chặn rò rỉ.
